Soluzione Mative per la misurazione del peso di carico a bordo
Nel moderno scenario della logistica, dei trasporti e della gestione di mezzi industriali, la misurazione accurata del peso trasportato ha smesso di essere una semplice opzione operativa per diventare una funzione critica di business. L'assenza di visibilità in tempo reale sul carico utile comporta rischi severi: sanzioni per sovraccarico, usura precoce degli pneumatici e degli organi meccanici, aumento esponenziale dei consumi di carburante, compromissione della sicurezza stradale e inefficienze logistiche dovute a viaggi parzialmente vuoti.
Tradizionalmente, il mercato ha risposto a questa esigenza attraverso l'installazione di celle di carico integrate nelle sospensioni o dipendendo esclusivamente da pesone fisse esterne. Sebbene efficaci, queste soluzioni comportano costi strutturali elevati, tempi di fermo macchina prolungati per l'installazione e una notevole vulnerabilità agli shock meccanici e ambientali tipici dei cantieri o delle cave.
Esiste tuttavia un approccio alternativo, ingegnerizzato da Mative, che si dimostra estremamente pragmatico, robusto ed economicamente sostenibile: trasformare la struttura stessa del veicolo in un sensore naturale sfruttando la micro-deformazione meccanica del telaio e del sistema sospensivo.
Lo sapevi che la soluzione di pesatura a bordo Mative è pienamente conforme ai requisiti del Piano Transizione 4.0? Grazie all'integrazione nativa con i tracker telematici industriali e all'interconnessione bidirezionale con la piattaforma Mative Cloud, l'investimento abilita le tue nuove macchine e flotte industriali al recupero del Credito d'Imposta 4.0 (ai sensi dell'Allegato A della Legge 232/2016 per i dispositivi di pesatura e movimentazione). Un'opportunità concreta per digitalizzare la tua logistica abbattendo drasticamente i costi di adozione. Contattaci per maggiori dettagli e per ricevere supporto tecnico sulla conformità.
Il principio fisico: il telaio come sensore naturale
Dal punto di vista della fisica dei materiali, ogni veicolo industriale è soggetto alle leggi dell'elasticità lineare (Legge di Hooke). Quando un carico viene deposto sul cassone di un camion, il telaio e il sistema delle sospensioni (siano esse meccaniche a balestra o pneumatiche) subiscono una compressione e una deformazione elastica proporzionale alla massa applicata.
Questa deformazione verticale si traduce in una variazione macroscopica dell’assetto e della distanza relativa tra il telaio fisso (longheroni superiori) e gli assali posteriori (masse non sospese).
Mentre i sistemi tradizionali cercano di misurare la forza verticale direttamente (schiacciamento), la soluzione Mative interpreta questa variazione geometrica come una rotazione angolare relativa. Maggiore è la massa del carico, maggiore sarà la flessione verticale del sistema e, di conseguenza, maggiore sarà l'angolo geometrico generato dal cinematismo meccanico collegato al sensore.
La soluzione tecnologica: sensore angolare + cinematismo meccanico
Il sistema hardware sviluppato da Mative si distingue per la sua linearità costruttiva, che riduce al minimo i punti di potenziale guasto meccanico ed elettrico. I componenti chiave sono due:
1. Sensore angolare analogico di grado industriale
Viene utilizzato un sensore rotativo ad effetto Hall o potenziometrico ad alta precisione, protetto da una custodia a tenuta stagna con grado di protezione IP67/IP69K (resistente ad acqua, fango e polveri sottili). Il sensore viene installato sul telaio fisso del veicolo e genera un segnale in uscita analogico standardizzato (0–5V o 0–10V), caratterizzato da un'elevata immunità ai disturbi elettromagnetici.
2. Cinematismo e struttura meccanica di rinvio

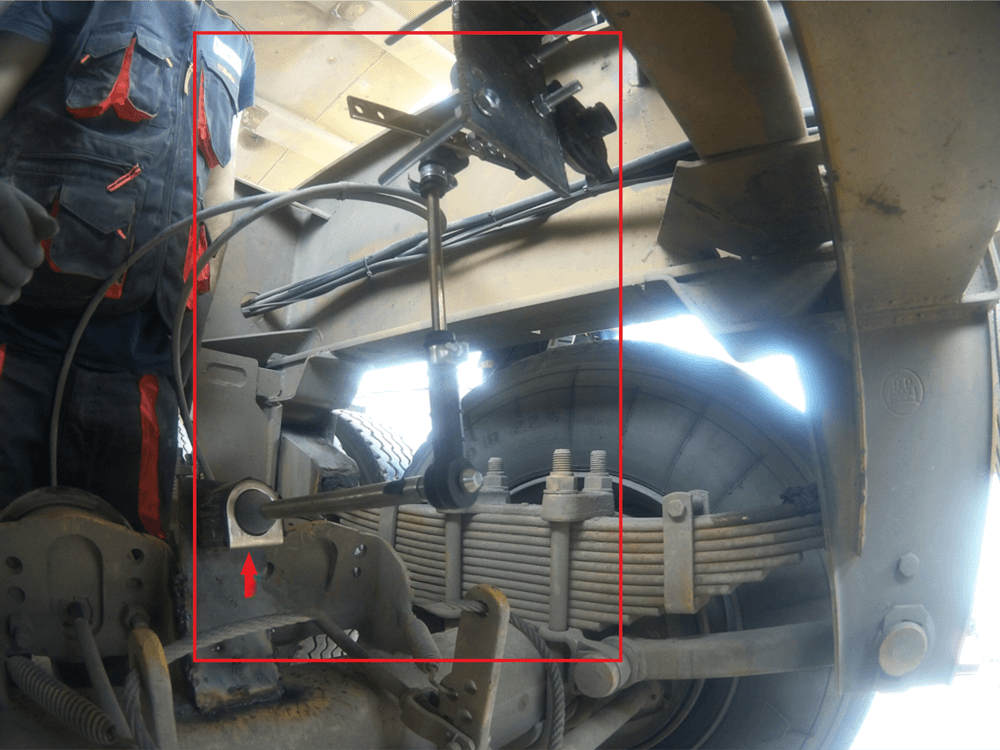

Un'asta metallica articolata con snodi sferici (uniball) collega l'assale ruota alla leva del sensore. Questo cinematismo svolge un ruolo fondamentale:
- Assali (Input): Subiscono il movimento verticale dovuto al carico e alle asperità del terreno.
- Asta di rinvio (Conversione): Trasforma lo spostamento lineare verticale in un movimento rotatorio puro.
- Sensore (Output): Effettua la lettura angolare in gradi sessagesimali o radianti, traducendola istantaneamente in tensione elettrica.
L'intelligenza a bordo: elaborazione del segnale e Edge Computing
Il segnale analogico grezzo generato dal sensore non sarebbe sufficiente senza una componente di calcolo e digitalizzazione a bordo del mezzo. La tensione elettrica viene acquisita da un tracker telematico industriale (Gateway IoT) installato in cabina.
Il tracker non si limita a digitalizzare il segnale (conversione Analogico-Digitale a 10 o 12 bit), ma esegue compiti complessi di Edge Computing:
- Filtraggio dinamico: Il software a bordo applica algoritmi di media mobile o filtri passa-basso per eliminare il "rumore" e le oscillazioni repentine causate dalle buche, dai dossi o dalle frenate durante la marcia del veicolo.
- Arricchimento del dato: Il valore del peso (o dell'angolo corrente) viene campionato e correlato istantaneamente con le coordinate GPS, la velocità del mezzo, lo stato del motore (acceso/spento) e i timestamp temporali.
- Trasmissione intelligente: I pacchetti dati vengono ottimizzati e trasmessi verso l'infrastruttura Cloud tramite rete cellulare (4G/5G/LTE-M), garantendo continuità anche in aree a bassa copertura.
Architettura IoT End-to-End
Il flusso informativo della soluzione Mative segue un'architettura IoT strutturata su 5 livelli, garantendo che il dato grezzo si trasformi in valore decisionale per il Fleet Manager:
- Sensore Angolare (Edge Hardware): Rileva la deformazione meccanica e genera la variazione di tensione (0-5V / 0-10V).
- Tracker Telematico (Edge Computing): Acquisisce il segnale, applica i filtri di stabilizzazione, associa la geolocalizzazione e digitalizza il pacchetto.
- Rete Cellulare (Connectivity): Trasporta i dati in modo sicuro crittografandoli tramite protocolli IoT industriali (es. MQTT, CoAP o HTTPS).
- Synapsis IoT by Mative (Cloud Data Bridge): Strato di backend deputato all'ingestione massiva dei dati, al buffering in tempo reale e all'applicazione dei modelli matematici di conversione (calibrazione).
- Mative Cloud (Dashboard & Analytics): Il front-end applicativo dove l'utente finale visualizza i dati tramite grafici, riceve alert in tempo reale su tentati sovraccarichi e genera reportistica avanzata sull'efficienza della flotta.
Il processo di calibrazione e precisione lineare
Poiché ogni veicolo ha una rigidità strutturale e risposte elastiche proprie, la precisione del sistema risiede nella fase di calibrazione iniziale, gestita interamente tramite algoritmi software nel cloud Mative:
- Punto di Tara (Veicolo vuoto): Si registra la tensione minima erogata dal sensore con il mezzo privo di carico.
- Punti di Carico Noto: Si effettuano pesate intermedie e a pieno carico presso una pesa pubblica certificata, memorizzando i valori di tensione corrispondenti.
- Curva di Conversione Angolo-Peso: L'algoritmo cloud elabora questi punti generando una curva di regressione matematica personalizzata per lo specifico mezzo.
Precisione tipica: La soluzione garantisce un'accuratezza compresa tra il 3% e il 5% del carico utile massimo. Questo margine d'errore è ideale per il monitoraggio logistico operato da remoto, offrendo una visibilità eccellente senza i costi proibitivi delle celle di carico omologate per uso commerciale.
Campi di applicazione ideali
Questa tecnologia esprime il suo massimo potenziale in contesti operativi gravosi, dove i sistemi di pesatura tradizionali subirebbero guasti frequenti:
- Betoniere: Monitoraggio del carico di calcestruzzo e prevenzione dei residui solidi all'interno del tamburo.
- Camion ribaltabili e dumper: Controllo immediato durante le operazioni di carico in cava per evitare sanzioni stradali.
- Trasporto inerti e materiali sfusi: Ottimizzazione dei viaggi per massimizzare la produttività della flotta senza eccedere i limiti di legge.
- Flotte cantieristiche e municipalizzate: Tracciamento della quantità di materiali o rifiuti movimentati per singolo cantiere o tratta operativa.
I vantaggi competitivi della soluzione Mative
- Installazione non invasiva e rapida: Non richiede modifiche strutturali al telaio o alle sospensioni (a differenza delle celle di carico). L'installazione richiede poche ore e azzera i costi di fermo officina.
- Costo Totale di Possesso (TCO) ridotto: Una frazione del costo di un sistema tradizionale a celle di carico, rendendo scalabile l'adozione sull'intera flotta aziendale.
- Robustezza e Resilienza Meccanica: Trovandosi al di fuori del flusso diretto di carico, il sensore è protetto dagli shock violenti dovuti alla caduta di materiali pesanti nel cassone.
- Integrazione IoT nativa: Il dato non rimane isolato su un display in cabina, ma è nativamente condiviso e integrato con i sistemi ERP e gestionali dell'azienda attraverso Mative Cloud.
- Manutenzione minima: Assenza di fluidi idraulici o elementi costantemente sotto stress da carico, con una conseguente riduzione drastica degli interventi di ricalibrazione o riparazione.
Conclusione
La soluzione Mative per la misurazione del peso a bordo dimostra come l'Internet of Things (IoT) applicato all'industria debba essere guidato dal pragmatismo. Invece di sovraccaricare il mezzo con hardware complesso, costoso e delicato, l'approccio corretto consiste nello sfruttare le proprietà fisiche intrinseche del veicolo, demandando l'accuratezza e l'intelligenza all'elaborazione software dei dati nel Cloud.
Ottimizzare la logistica, proteggere gli asset aziendali e garantire la conformità normativa non è mai stato così lineare ed efficiente.
